Réalisations

IZIPal en situation de production

Des cas clients de palettisation robotisée avec vidéos, cadences et configurations utilisées.

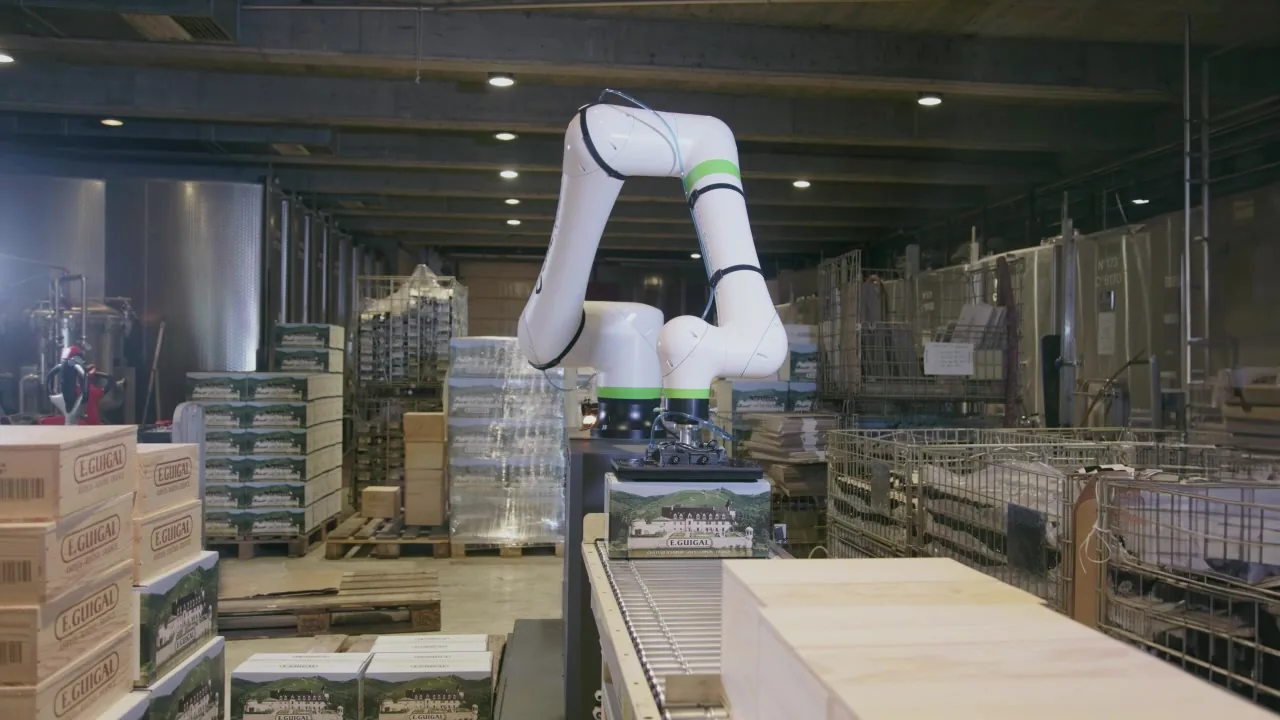

IZIPal FANUC palettisant des caisses de vin

Cas clients

Des applications concrètes

Retrouvez les besoins de départ, les solutions retenues et les résultats obtenus sur chaque installation.

Application vinicole IZIPal FANUC CRX30

Palettisation de caisses carton de vin

Cartons pesant jusqu'à 19 kg, avec une installation dimensionnée pour des chaînes d'habillage jusqu'à 2 500 bouteilles/h.

ProduitCaisses carton de bouteilles
Poidsjusqu'à 19 kg
Cadencechaînes d'habillage jusqu'à 2 500 bouteilles/h

Le besoin

Palettiser des caisses carton de bouteilles prises par le dessus en sortie de ligne d'encaissage manuel, avec une cadence cohérente avec les chaînes d'habillage.

Solution retenue

Configuration : IZIPal FANUC CRX30
Préhenseur à ventouses
Arrivée unitaire sur convoyeur

Résultats

Installation dimensionnée pour des chaînes d'habillage jusqu'à 2 500 bouteilles/h

Voir la configuration utilisée → Voir l'application concernée →

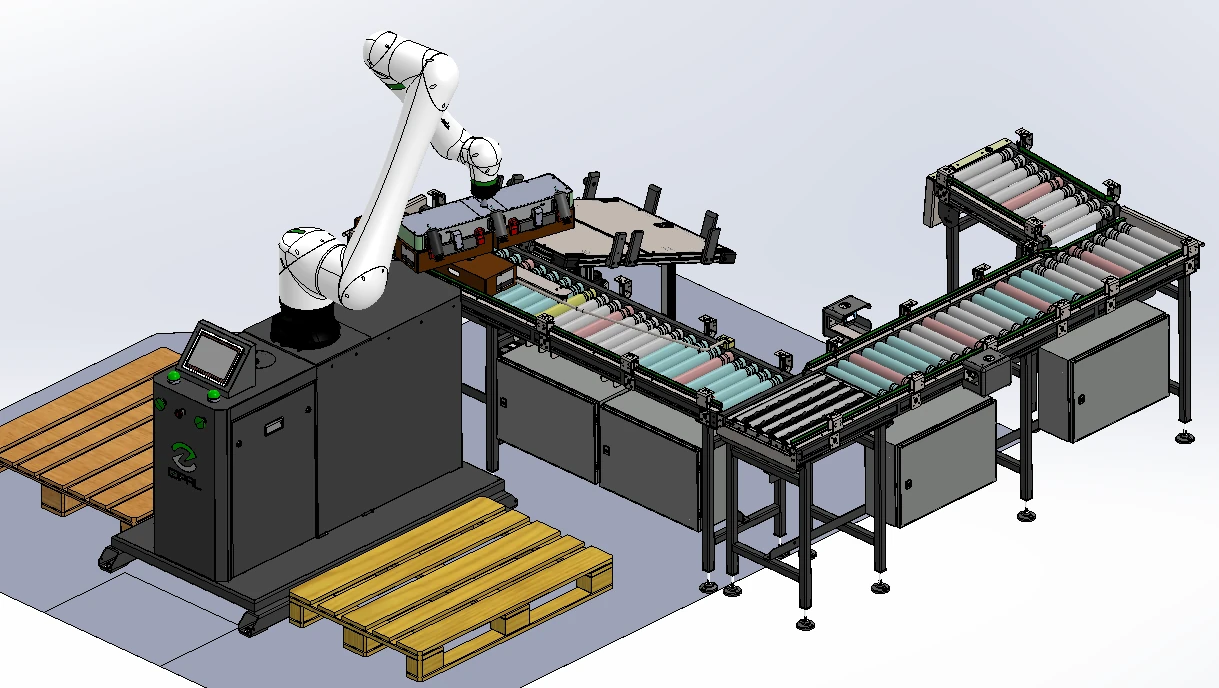

Application produits frais IZIPal FANUC CRX30

Entremont

Palettisation de cartons présentoirs

Cadence 7 cartons par minute, avec mise en place d'intercalaires papier et contraintes de préhension par les poignées.

ProduitCartons présentoirs
Cadence7 cartons par minute

Le besoin

Palettiser des cartons présentoirs sans couvercles collés, avec un plan imposant des cheminées de ventilation et une prise par les poignées.

Solution retenue

Configuration : IZIPal FANUC CRX30
Préhenseur mécanique
Mise en place d'intercalaires papier
Convoyage sans pression avec contrôle des codes-barres et rotation des colis

Résultats

Respect des cartons et des couvercles non collés
Amélioration de la qualité de la palettisation et suppression de la pénibilité du travail manuel

Voir la configuration utilisée → Voir l'application concernée →

Application brasserie IZIPal HD

Ninkasi

Palettisation de caisses de bouteilles

Cadence 9 cartons par minute, avec préhension par aspiration latérale.

ProduitCaisses de bouteilles
Cadence9 cartons par minute

Le besoin

Palettiser des caisses de bouteilles de bière sur des palettes 800 x 1 200 mm et 1 000 x 1 200 mm, avec une hauteur finale importante.

Solution retenue

Configuration : IZIPal HD
Préhenseur mécanique
Robot 60 kg de capacité
Sécurité par barrière immatérielle et radars de détection de présence

Résultats

Suppression de la pénibilité de la palettisation manuelle
Amélioration de la qualité de la palettisation

Voir la configuration utilisée → Voir l'application concernée →

Application produits secs IZIPal FANUC CRX30

Palettisation de caisses de produits secs

Cadence 4 cartons par minute, avec préhension par aspiration.

ProduitCaisses de produits secs
Cadence4 cartons par minute
Nombre de références2

Le besoin

Palettiser des caisses de produits secs sur palettes 800 x 1 200 mm, avec gestion du flux cartons.

Solution retenue

Configuration : IZIPal FANUC CRX30
Préhenseur par aspiration standard
Convoyage sans pression venant de deux lignes d'arrivée
Gestion des intercalaires

Résultats

Gestion alternée de deux lignes d'arrivée
Installation adaptée aux contraintes d'implantation

Voir la configuration utilisée → Voir l'application concernée →

Au-delà d’IZIPal

Une expérience plus large de la palettisation robotisée

PicPacSystems conçoit également des îlots protégés, des palettiseurs multilignes et des architectures à robot industriel.

Cette expertise permet de recommander une autre technologie lorsque l’application dépasse la plage d’utilisation pertinente d’IZIPal.

Voir PicPacSystems

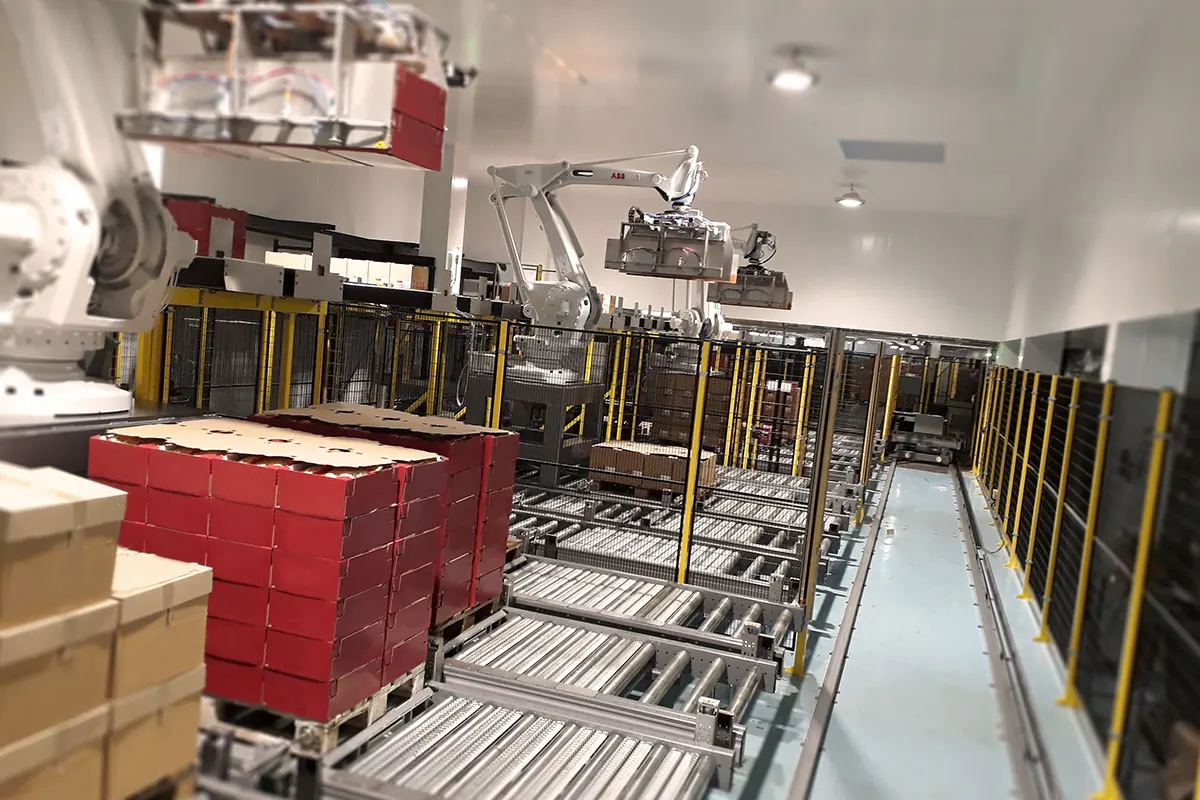

Îlot de palettisation robotisée PicPacSystems

Votre application, notre étude

Vérifions ensemble la faisabilité de votre palettisation

Partagez le format, le poids et la cadence de vos colis. L’équipe PicPacSystems vous orientera vers la configuration IZIPal la plus pertinente.

Décrire mon projet 04 57 34 80 01
